每當(dāng)冷空氣來臨，溫度急降都會造成漆面和木材接口急劇收縮，引致各種開裂現(xiàn)象。所以在冬季施工時，一定要控制好室溫，另外氣溫驟降導(dǎo)致空氣干燥，一般降溫都會伴隨大風(fēng)，空氣中塵埃要比平時多很多倍，所以面漆噴涂時的表面的顆粒特別明顯，家具廠和施工場所必須對面漆施工場地加強(qiáng)除塵工作，盡量杜絕油漆表面的灰塵、顆粒。
冬季施工注意不要把被涂產(chǎn)品、裝修木料堆放在取暖設(shè)備之上，以免其受熱不勻而造成變形。對于一些木料，應(yīng)早點(diǎn)做封閉底漆處理，既可以防污也可以減少水分的丟失。另外，材料的含水率過高過低都會對材料的性能造成不良影響，水分過高，會造成變形現(xiàn)象，而水分過低，則會引起開裂。
涂料噴涂的環(huán)境溫度不宜低于5℃，其中，常用的混色涂料施工時環(huán)境溫度應(yīng)在0℃以上，清漆噴涂時的環(huán)境溫度則不得低于8℃，冬季裝修施工要注意緊閉門窗，保證室內(nèi)氣溫至少不低于5℃，要注意“保暖”家具充分干燥后再敞開門窗通風(fēng)。
氣溫降低后，底漆不宜厚涂，否則不易干燥、容易出現(xiàn)砂磨粘砂紙、咬底等現(xiàn)象。一般可采用多次薄涂的施工方法進(jìn)行施工。面漆干速慢、硬度低時，可適當(dāng)延長待干時間再進(jìn)行包裝；如需趕貨，可對待干房加溫干燥；PU漆主漆配套固化劑的比例，在高溫的夏季有降低固化劑比例的，要及時恢復(fù)正常的比例，并根據(jù)生產(chǎn)線具體情況，評估是否改用快干固化劑。
氣溫降低后，PE底漆也存在著干速慢、砂磨粘砂紙現(xiàn)象。很多人在溫度低時想通過加大蘭水、白水的用量來解決干速問題，有的已將漆、蘭水、白水加到100：3：4的用量，這種配法是不可取的，一旦在溫度升高后，漆膜里殘留過多的蘭水、白水會導(dǎo)致漆膜開裂、剝落等質(zhì)量事故。所以蘭水、白水的用量一定不可以超量（高填料透明底漆及白色底漆不能超過2.0%，透明底漆不能超過2.5%），應(yīng)該按產(chǎn)品施工配比調(diào)配。

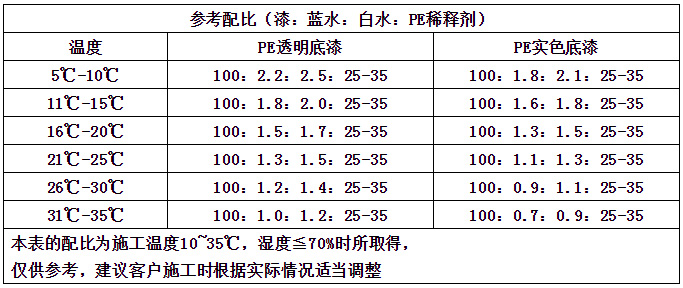

具體如下：藍(lán)水白水重量配比參考表
藍(lán)水、白水用量說明：
�。�1）藍(lán)白水加入量多時，可能會出現(xiàn)漆膜太脆、干裂的現(xiàn)象，因此不建議過量加入藍(lán)水、白水來提高油漆干速；
�。�2）以濕度70%為基準(zhǔn)，隨著濕度的增加，藍(lán)、白水的用量可以增加0.1~0.2，隨著濕度的降低，藍(lán)、白水的用量應(yīng)適當(dāng)減少0.1；
�。�3）藍(lán)水的用量應(yīng)按比例少于白水的用量，任何情況下藍(lán)水用量都不要超過白水用量。因?yàn)樗{(lán)水太多時，反而會消耗部分白水，導(dǎo)致干速慢及其它弊��；
�。�4）如濕度在90~100%或溫度5℃以下時。建議不要施工。 |
